您現在的位置：首頁 > 產品展示 > TF系列箱外自封式吸油過濾器（新型結構代替LXZ系列）

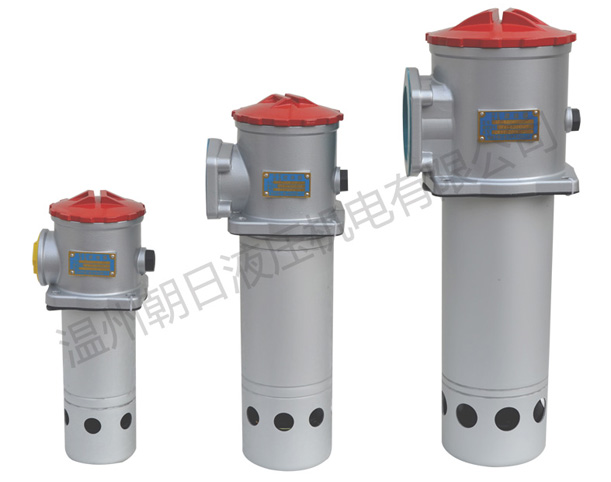

TF系列箱外自封式吸油過濾器（新型結構代替LXZ系列）安裝在油泵吸油口處,用以保護油泵及其它液壓元件,以避免吸入污染雜質,有效地控制液壓系統污染,提高液壓系統的清潔度.
本過濾器可直接安裝在油箱側邊,上部或底部，吸油筒體侵入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥,旁通閥,濾芯污染堵塞發訊器等裝置,更換濾芯和清洗濾芯時油箱內不會流出,本產品設計新穎,安裝方便,通油能力大,阻力小,清洗或更換濾芯方便等優點。
性能與特點
1、安裝連接方便，簡化系統管路；
本過濾器可直接安裝在油箱側邊，底部或上部，過濾器頭露在油箱外，吸油筒體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設有自封閥等裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。
2、設置自封閥，使更換、清洗濾芯或維修系統非常方便；
當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋(清洗蓋),此時自封閥會自動關閉,隔絕油路,使油箱內油液不會向外流出，從而使清洗，更換濾芯或維修系統非常方便，如頂開自封又可作油箱向外放油之用。
3、具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性；
當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時,設在濾芯上部的油路旁通閥會自動開啟（開啟值為：真空0.02MPa），以避免油泵出現吸空故障。但些時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。

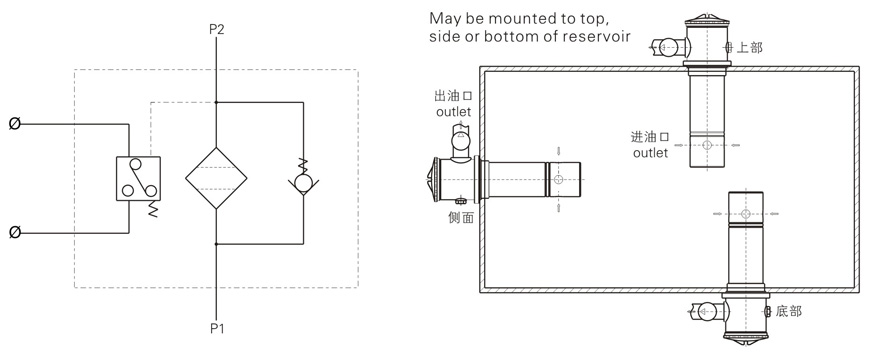

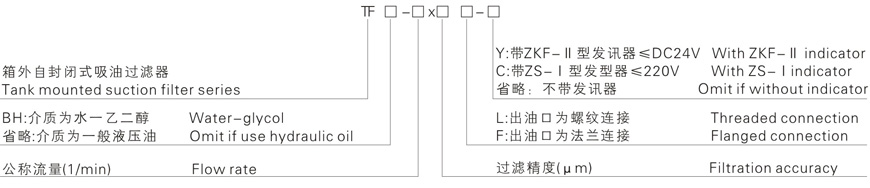

安裝簡圖及型號說明
技術參數
| 型號 | 公稱流量 | 過濾精度 | 通徑 | 原始壓力損失 | 發訊裝置 | 連接方式 | 重量(Kg) | 濾芯型號 | |
| (V) | (A) | ||||||||
| TF-25x*L-c Y | 25 | 80 100 180 | 15 | ＜0.01 | 12 24 36 220 | 2.5 2 1.5 0.25 | 管式 | 0.4 | TFX-25x* |
| TF-40x*L-c Y | 40 | 20 | 0.45 | TFX-40x* | |||||
| TF-63x*L-c Y | 63 | 25 | 0.82 | TFX-63x* | |||||
| TF-100x*L-c Y | 100 | 32 | 0.87 | TFX-100x* | |||||
| TF-160x*L-c Y | 160 | 40 | 1.75 | TFX-160x* | |||||
| TF-250x*F-c Y | 250 | 50 | 法蘭 | 2.60 | TFX-250x* | ||||
| TF-400x*F-c Y | 400 | 65 | 4.3 | TFX-400x* | |||||
| TF-630x*F-c Y | 630 | 90 | 6.2 | TFX-630x* | |||||
| TF-800x*F-c Y | 800 | 6.9 | TFX-800x* | ||||||
| TF-1000x*F-c Y | 1000 | TFX-1000x* | |||||||
| TF-1300x*F-c Y | 1300 | TFX-1300x* | |||||||
注：*為過濾精度，若使用介質為水一乙二醇，公稱流量160L/min,過濾精度80μm,帶ZS-Ⅰ型發訊器,則過濾器型號為TF·BH-160x80L-C,濾芯型號為TFX·BH-160x80。
連接尺寸
管式（出油口螺紋連接） 法蘭式（出油口法蘭連接）
表一:TF-25~160螺紋式連接尺寸
| 型號 | 尺寸 | ||||||||||||
| L1 | L2 | L3 | H | M | D | A | B | C1 | C2 | C3 | h | d | |
| TF-25x*L-c Y | 93 | 78 | 36 | 25 | M22x1.5 | Φ62 | 80 | 60 | 45 | 42 | 42 | 9.5 | Φ9 |
| TF-40x*L-c Y | 110 | M27x2 | |||||||||||
| TF-63x*L-c Y | 138 | 98 | 40 | 33 | M33x2 | Φ75 | 90 | 70.7 | 54 | 47 | 10 | ||
| TF-100x*L-c Y | 188 | M42x2 | |||||||||||
| TF-160x*L-c Y | 200 | 119 | 53 | 42 | M48x2 | Φ91 | 105 | 81.3 | 62 | 53.5 | 12 | Φ11 | |
注：本產品所需的出油口法蘭，安裝連接螺栓及密封墊圈等配件均和本產品配套提供，用戶只需準備好Q的管子焊上即可。發訊器連接口為M18x1.5不需帶發訊器者可提供絲堵.
表二:TF-250~1300法蘭式連接尺寸
| 型號 | 尺寸 | ||||||||||||||||
| L1 | L2 | L3 | H | D1 | D | a | b | n | A | B | C1 | C2 | C3 | h | d | Q | |
| TF-250x*F-c Y | 270 | 119 | 53 | 42 | Φ50 | Φ91 | 70 | 40 | M10 | 105 | 81.3 | 72.5 | 53.5 | 42 | 12 | Φ11 | Φ60 |
| TF-400x*F-c Y | 275 | 141 | 60 | 50 | Φ65 | Φ110 | 90 | 50 | 125 | 95.5 | 82.5 | 61 | 15 | Φ73 | |||
| TF-630x*F-c Y | 325 | 184 | 55 | 65 | Φ90 | Φ140 | 120 | 70 | 160 | 130 | 100 | 81 | 15.5 | Φ102 | |||
| TF-800x*F-c Y | 385 | ||||||||||||||||
| TF-1000x*F-c Y | 485 | ||||||||||||||||
| TF-1300x*F-c Y | 680 | ||||||||||||||||
注：本產品所需的出油口法蘭，安裝連接螺栓及密封墊圈等配件均和本產品配套提供，用戶只需準備好ΦQ的管子焊上即可。發訊器連接口為M18x1.5不需帶發訊器者可提供絲堵.
