您現在的位置：首頁 > 產品展示 > ZU-H,QU-H,WU-H系列過濾器

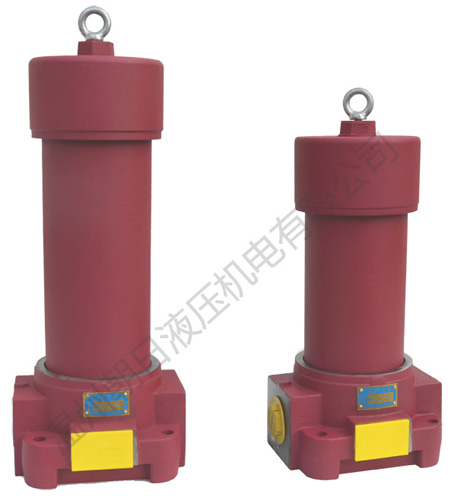

ZU-H,QU-H,WU-H系列過濾器

     ZU-H,QU-H,WU-H系列過濾器安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝清質、炭渣質等，從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。
     該過濾器過濾效果好，精度高，但堵塞后清洗比較難，而須更換濾芯。
     該過濾器設有壓差發訊裝置,當濾芯污染堵塞到進出油口壓差為0.35Mpa時，即發出開關信號，此時更換濾芯，以達到保護系統安全的目的。
     該過濾器濾芯采用新型化纖過濾材質，具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點，其過濾精度以絕對過濾精度標定，過濾比β3、5、10、20＞100，過濾效率n≥99%，符合ISO標準。

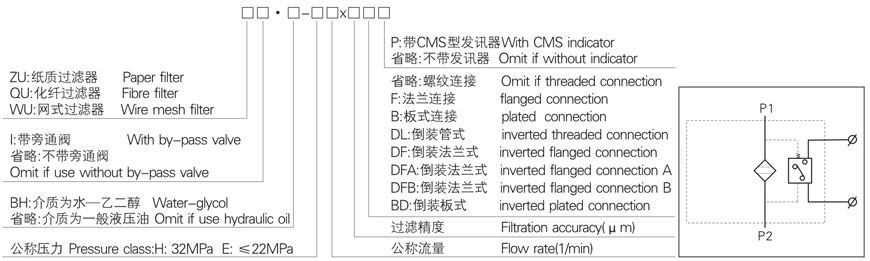

型號說明

技術參數

型號	通徑(mm)	公稱流量 (L/min)	過濾精度(μm)	公稱壓力 (Mpa)	壓力損失(MPa)		發訊裝置功率(V/W)	重量(kg)	濾芯型號	連接方式
					Initial	Max
Z QU-H10×*P	15	10	1 3 5 10 20 30	32	0.08	0.35	24V/48W 220V/50W	3.6	HX-10×*#	管式
Z QU-H25×*P		25						5.0	HX-25×*#
Z QU-H40×*P	20	40			0.1			8.0	HX-40×*#
Z QU-H63×*P		63						9.8	HX-63×*#
Z QU-H100×*P	25	100						12.0	HX-100×*#
Z QU-H160×*P	32	160			0.12			18.2	HX-160×*#
Z QU-H250×*FP	40	250						23.0	HX-250×*#	法蘭式
Z QU-H400×*FP	50	400			0.15			33.8	HX-400×*#
U-H630×*FP	53	630						42.0	HX-630×*#
Z QU-H800×*FP	53	800						52.0	HX-800×*#

注：*為過濾精度，#為過濾材料，若使用介質為水—乙二醇，濾材為紙質，帶發訊器和旁通閥，則過濾器型號為：ZUI·BH—H63×*P，濾芯型號為HX·BH-63×*濾材為化纖，帶發訊器，則過濾器型號為：QU·BH-63×*P, 濾芯型號為：HX·BH-63×*Q，濾材為金屬網，帶發訊器，則過濾型號為:WU-H63×*P，濾芯型號為：HX-63×*W

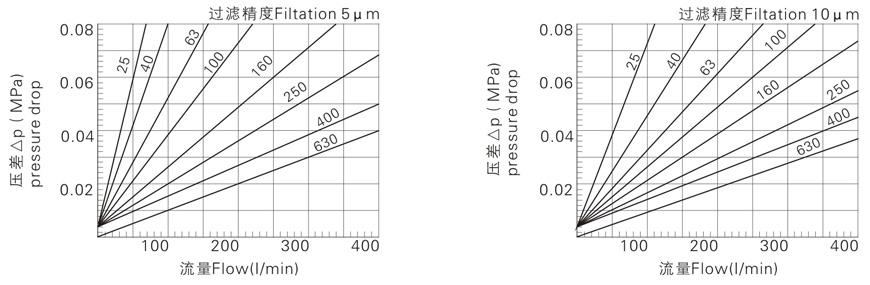

濾芯壓差流量曲線
濾芯HX-※x※（由試驗測得數據）Q-△P曲線油液粘度

技術參數

型號	通徑(mm)	公稱流量(L/min)	過濾精度(μm)	公稱壓力(Mpa)	壓力損失(MPa)		發訊裝置功率(V/W)	重量(kg)	濾芯型號	連接方式
型號	通徑(mm)	公稱流量(L/min)	過濾精度(μm)	公稱壓力(Mpa)	Initial	Max	發訊裝置功率(V/W)	重量(kg)	濾芯型號	連接方式
U-H10×*BP	15	10	1 3 5 10 20 30 40	32	0.08	0.35	24V/48W 220V/50W	5.7	HBX-10×*#	板式
U-H25×*BP	15	25			0.08			7.0	HBX-25×*#
U-H40×*BP	25	40			0.1			11.5	HBX-40×*#
U-H63×*BP		63						13.2	HBX-63×*#
U-H100×*BP		100						15.0	HBX-100×*#
U-H160×*BP	32	160			0.12			21.4	HBX-160×*#
U-H250×*BP	40	250			0.12			25.7	HBX-250×*#
U-H400×*BP	50	400			0.15			38.0	HBX-400×*#
U-H630×*BP	50	630			0.15			42.3	HBX-630×*#
U-H10×*DLP	15	10			0.08			8.5	HDX-10×*#	倒裝管式
U-H25×*DLP	15	25			0.08			9.9	HDX-25×*#
U-H40×*DLP	20	40			0.1			16.4	HDX-40×*#
U-H63×*DLP	20	63						18.9	HDX-63×*#
U-H100×*DLP	25	100						22.5	HDX-100×*#
U-H160×*DLP	32	160			0.15			33.4	HDX-160×*#
U-H10×*DFP	15	10			0.08			8.6	HDX-10×*#	倒裝法蘭式
U-H25×*DFP	15	25			0.08			10.0	HDX-25×*#
U-H40×*DFP	20	40			0.1			16.6	HDX-40×*#
U-H63×*DFP	20	63						19.2	HDX-63×*#
U-H100×*DFP	25	100						22.9	HDX-100×*#
U-H160×*DFP	32	160			0.12			34.0	HDX-160×*#
U-H250×*DFP	40	250			0.12			41.9	HDX-250×*#
U-H400×*DFP	50	400			0.15			57.6	HDX-400×*#
U-H630×*DFP	53	630			0.15			62.4	HDX-630×*#
U-H10×*DFAP	15	10			0.08			8.6	HDX-10×*#	倒裝法蘭式 A型
U-H25×*DFAP	15	25			0.08			10.0	HDX-25×*#
U-H40×*DFAP	20	40			0.1			16.6	HDX-40×*#
U-H63×*DFAP	20	63						19.2	HDX-62×*#
U-H100×*DFAP	25	100						22.9	HDX-100×*#
U-H160×*DFAP	32	160			0.12			34.0	HDX-160×*#
U-H400×*DFAP	40	250			0.12			41.9	HDX-250×*#
U-H40×*DFBP	50	400			0.15			57.6	HDX-400×*#
U-H630×*DFAP	53	630			0.15			62.4	HDX-630×*#
U-H10×*DFBP	15	10			0.08			8.6	HDX-10×*#	倒裝法蘭式 B型
U-H25×*DFBP	15	25			0.08			10.0	HDX-25×*#
U-H250×*DFAP	20	40			0.1			16.6	HDX-40×*#
U-H63×*DFBP	20	63						19.2	HDX-63×*#
U-H100×*DFBP	25	200						22.9	HDX-100×*#
U-H160×*DFBP	32	160			0.12			34.0	HDX-160×*#
U-H250×*DFBP	40	250			0.12			41.9	HDX-250×*#
U-H400×*DFBP	50	400			0.15			57.6	HDX-400×*#
U-H630×*DFBP	53	630			0.15			62.4	HDX-630×*#
U-H10×*BDP	15	10			0.08			8.4	HDX-10×*#	倒裝板式
U-H25×*BDP	15	25			0.08			9.8	HDX-25×*#
U-H40×*BDP	20	40			0.1			16.3	HDX-40×*#
U-H63×*BDP	20	63						18.9	HDX-63×*#
U-H100×*BDP	25	100						22.5	HDX-100×*#
U-H160×*BDP	40	160			0.12			33.6	HDX-160×*#
U-H250×*BDP	40	250			0.12			41.3	HDX-250×*#
U-H400×*BDP	50	400			0.15			57.0	HDX-400×*#
U-H630×*BDP		630						61.8	HDX-630×*#
U-H800×*BDP		800							HDX-800×*#

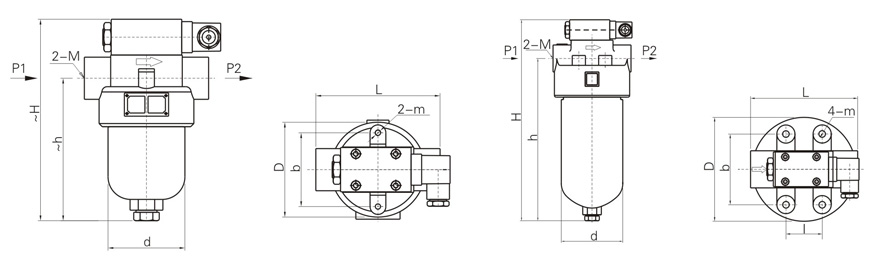

外型安裝尺寸

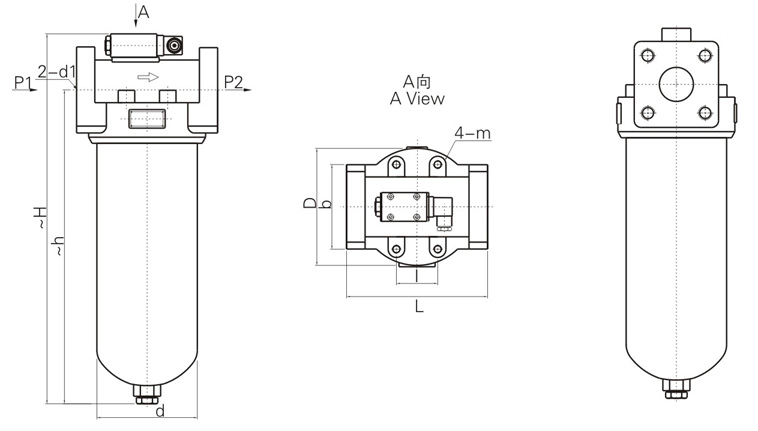

1.管式

型號	尺寸(mm)
型號	~H	~h	L	I	b	D	d	m	M
Z QU-H10X*P	198	140	118		70	Φ88	Φ73	2-M6	M27×2
Z QU-H25X*P	288	230	118		70	Φ88	Φ73	2-M6	M27×2
Z QU-H40X*P	255	194	128	44	86	Φ124	Φ102	4-M10	M33×2
Z QU-H63X*P	323	262							M33×2
Z QU-H100X*P	394	329							M42×2
Z QU-H160X*P	435	362	166	60	100	Φ146	Φ121		M48×2

注：流量為10 L/min時，出油口螺紋選用M18×1.5；25L/min時，出油口螺紋則選用M22×1.5，它屬特殊訂貨，型號為ZUT-H10×*P;ZUT-H25×*P

2.法蘭式

型號	尺寸(mm)
型號	~H	~h	L	I	b	D	d	d1	m
Z QU-H250×*FP	508	430	166	60	100	146	121	Φ40	M10
Z QU-H400×*FP	545	461	206		123	170	146	Φ50	M12
Z QU-H630×*FP	647	563			128			Φ55
Z QU-H800×*FP	767	683			128			Φ55

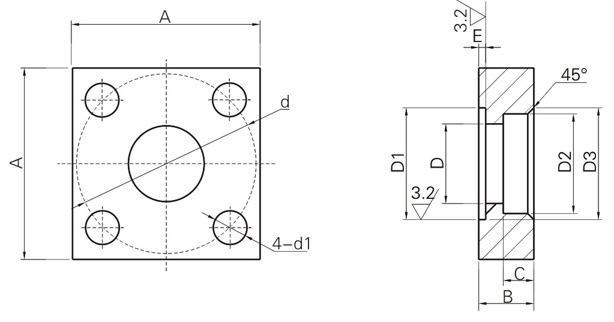

2.1連接法蘭請用戶參照下列尺寸加工：

型號

尺寸(mm)

法蘭用"O”型圈

法蘭用螺釘

Z QU-H250×*FP

100

Φ40

Φ55

0 -0.2

Φ52

+0.2 0

Φ60

Φ98

2.4

0 -0.1

Φ55×3.1

M16×45

Z QU-H400×*FP

123

Φ52

Φ73

Φ65

Φ73

Φ118

4.5

Φ73×5.7

M20×60

Z QU-H630×*FP

142

Φ55

Φ77

Φ85

Φ145

Φ80×5.7

M20×65

Z QU-H800×*FP

142

Φ55

Φ77

Φ85

Φ145

Φ80×5.7

M20×65

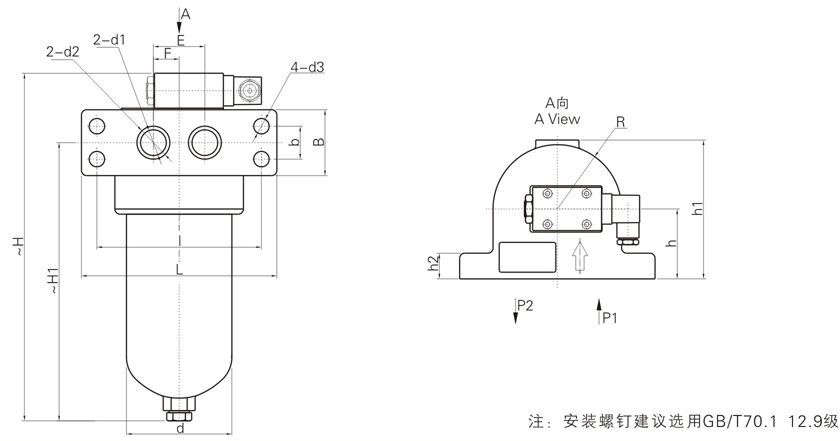

3.板式

型號	尺寸(mm)
	~H	~H1	R	d	L	B	I	d	E	F	h	h1	h2	d1	d2	d3
Z QU-H10×*BP	200	132	46	Φ 73	158	60	128	30	40	20	50	110	22	Φ 15	Φ24	Φ13
Z QU-H25×*BP	290	222
Z QU-H40×*BP	254	184	62	Φ102	190	64	160	32	50	25	65	138	25	Φ25	Φ32	Φ15
Z QU-H63×*BP	322	252
Z QU-H100×*BP	384	314
Z QU-H160×*BP	411	338	73	Φ121	212	72	180	40	60	30	77	164	30	Φ32	Φ40	Φ17
Z QU-H250×*BP	492	414				80		48					30	Φ40	Φ50
Z QU-H400×*BP	539	446	85	Φ146	275	110	225	60	80	40	92	194	40	Φ50	Φ65	Φ26
Z QU-H630×*BP	639	546

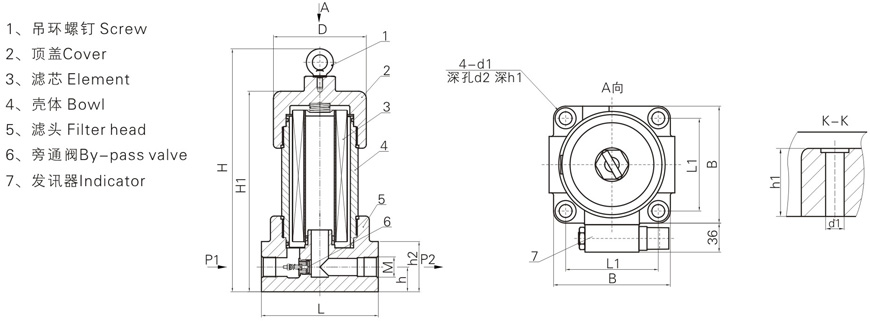

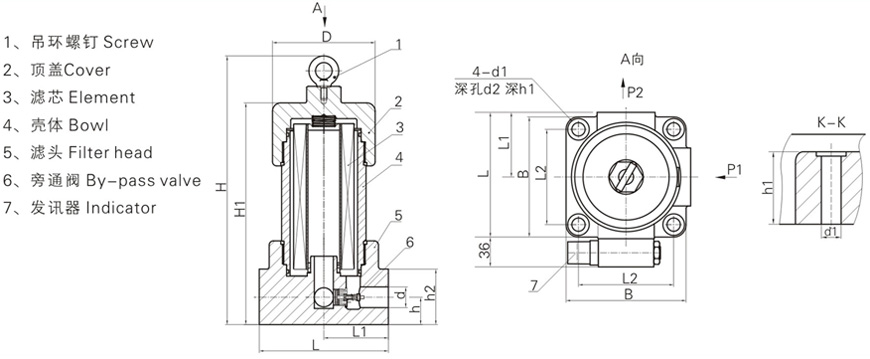

4.倒裝管式

型號	尺寸(mm)
	H	H1	L	L1	B	d1	d2	h	h1	h2	M	D
Z QU-H10×*DLP	198	148	130	95	115	Φ9	Φ14	27.5	33	54	M27×2	Φ92
Z QU-H25×*DLP	288	238
Z QU-H40×*DLP	247	197	156	115	145	Φ14	Φ20	34	41	68	M33×2	Φ124
Z QU-H63×*DLP	315	265
Z QU-H100×*DLP	377	327									M42×2
Z QU-H160×*DLP	415	365	190	140	170			46	50	92	M48×2	Φ146

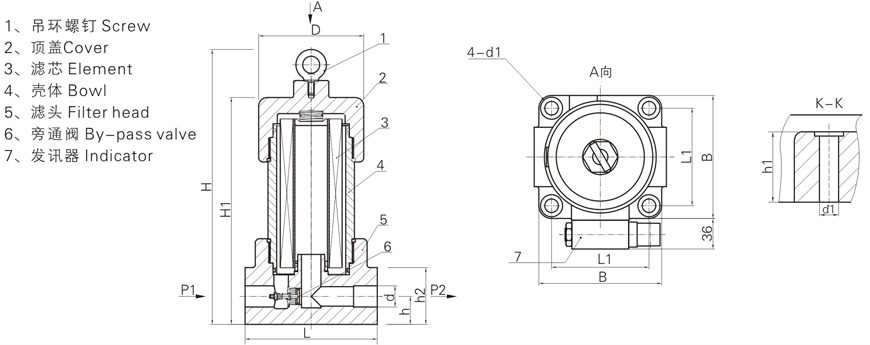

5.倒裝法蘭式

型號	尺寸(mm)
	H	H1	D	L	L1	B	d1	d2	h	h1	h2	d
Z QU-H10×*DFP	198	148	Φ92	130	95	115	Φ9	Φ14	27.5	33	54	Φ18
Z QU-H25×*DFP	288	238
Z QU-H40×*DFP	247	197	Φ124	156	115	145	Φ14	Φ20	34	41	68	Φ25
Z QU-H63×*DFP	315	265
Z QU-H100×*DFP	377	327
Z QU-H160×*DFP	415	365	Φ146	190	140	170			46	50	92	Φ32
Z QU-H250×*DFP	485	435										Φ40
Z QU-H400×*DFP	532	482	Φ176	240	160	200	Φ18	Φ26	63	75	122	Φ50
Z QU-H630×*DFP	632	582										Φ55
Z QU-H630×*DFP	752	702

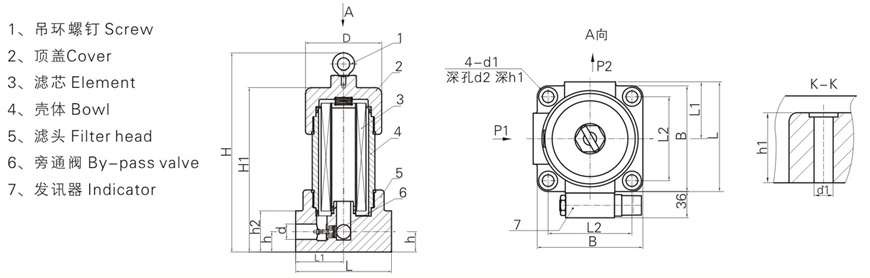

6.倒裝法蘭式A型

, , ,

型號	尺寸(mm)
	H	H1	L	L1	L2	b	d1	d2	h	h1	h2	d	D
ZQU-H10×*DFAP	198	148	122.5	65	95	115	Φ9	Φ14	27.5	33	54	Φ18	Φ92
ZQU-H25×*DFAP	288	238
ZQU-H40×*DFAP	247	197	150.5	78	115	145	Φ14	Φ20	34	41	68	Φ25	Φ124
ZQU-H63×*DFAP	315	265
ZQU-H100×*DFAP	377	327
ZQU-H160×*DFAP	415	365	180	95	140	170			46	50	92	Φ32	Φ146
ZQU-H250×*DFAP	485	435										Φ40
ZQU-H400×*DFAP	532	482	220	120	160	200	Φ18	Φ26	63	75	122	Φ50	Φ176
ZQU-H630×*DFAP	632	582										Φ55
ZQU-H800×*DFAP	752	702

7.倒裝法蘭式B型

型號	尺寸(mm)
	H	H1	L	L1	L2	B	d1	d2	h	h1	h2	d	D
Z QU-H10×*DFBP	198	148	122.5	65	95	115	Φ9	Φ14	27.5	33	54	Φ18	Φ92
Z QU-H25×*DFBP	288	238
Z QU-H40×*DFBP	247	197	150.5	78	115	145	Φ14	Φ20	34	41	68	Φ25	Φ124
Z QU-H63×*DFBP	315	265
Z QU-H100×*DFBP	377	327
Z QU-H160×*DFBP	415	365	180	95	140	170			46	50	92	Φ32	Φ146
Z QU-H250×*DFBP	485	435										Φ40
Z QU-H400×*DFBP	532	482	220	120	160	200	Φ18	Φ26	63	75	122	Φ50	Φ176
Z QU-H630×*DFBP	632	582										Φ55
Z QU-H800×*DFBP	752	702

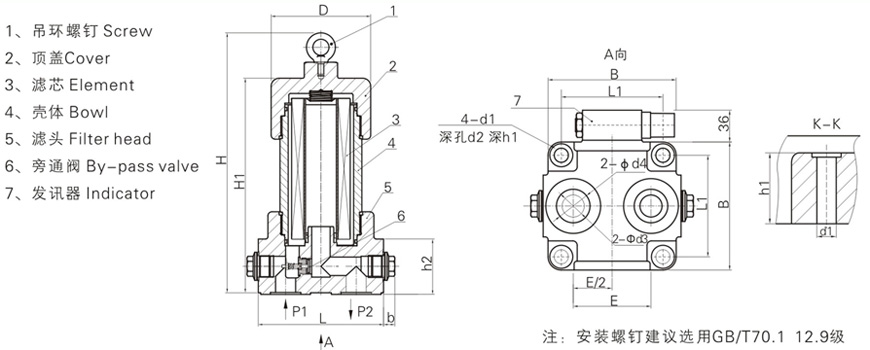

8.倒裝板式

型號	尺寸(mm)
	H	h1	D	L	L1	B	d1	d2	E	h1	h2	h3	d4	b
Z QU-H10×*BDP	196	146	Φ92	130	90	115	Φ11.5	Φ18	60	31	50	Φ15	Φ24	14
Z QU-H25×*BDP	286	236
Z QU-H40×*BDP	245	195	Φ124	156	115	145	Φ16	Φ23	88	39	64	Φ25	Φ38	15
Z QU-H63×*BDP	313	163
Z QU-H100×*BDP	375	325
Z QU-H160×*BDP	413	363	Φ146	190	135	170	Φ18	Φ26	104	48	88	Φ40	Φ50	23
Z QU-H250×*BDP	483	433
Z QU-H400×*BDP	530	480	Φ176	240	160	200	Φ26	Φ38	144	70	118	Φ50	Φ65	24
Z QU-H630×*BDP	630	580
Z QU-H800×*BDP	750	700

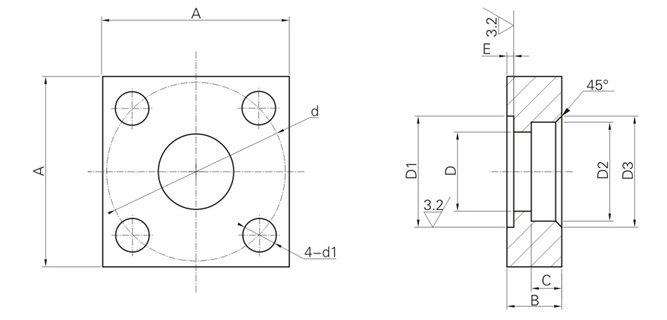

9.連接法蘭請用戶參考下列尺寸加工

型號

尺寸(mm)

法蘭用“Q”型圈

法蘭用螺釘

Z QU-H10×*d△P

Φ18

Φ30

0 -0.2

Φ28

+0.2 0

Φ36

Φ50

2.4

0 -0.1

Φ9

Φ30×3.1

M8×40

Z QU-H25×*d△P

Z QU-H40×*d△P

Φ25

Φ40

Φ35

Φ43

Φ62

Φ11

Φ40×3.1

M10×45

Z QU-H63×*d△P

Z QU-H100×*d△P

Z QU-H160×*d△P

Φ32

Φ50

Φ43

Φ51

Φ85

Φ17

Φ50×3.1

M16×45

Z QU-H250×*d△P

Φ40

Φ52

Φ60

Z QU-H400×*d△P

120

Φ52

Φ73

Φ65

Φ73

Φ118

4.5

Φ22

Φ73×5.7

M20×65

Z QU-H630×*d△P

Φ55

Φ80

Φ77

Φ85

Φ80×5.7

Z QU-H800×*d△P
